Монтаж полипропиленовых труб: инструмент, пайка, пошаговая инструкция

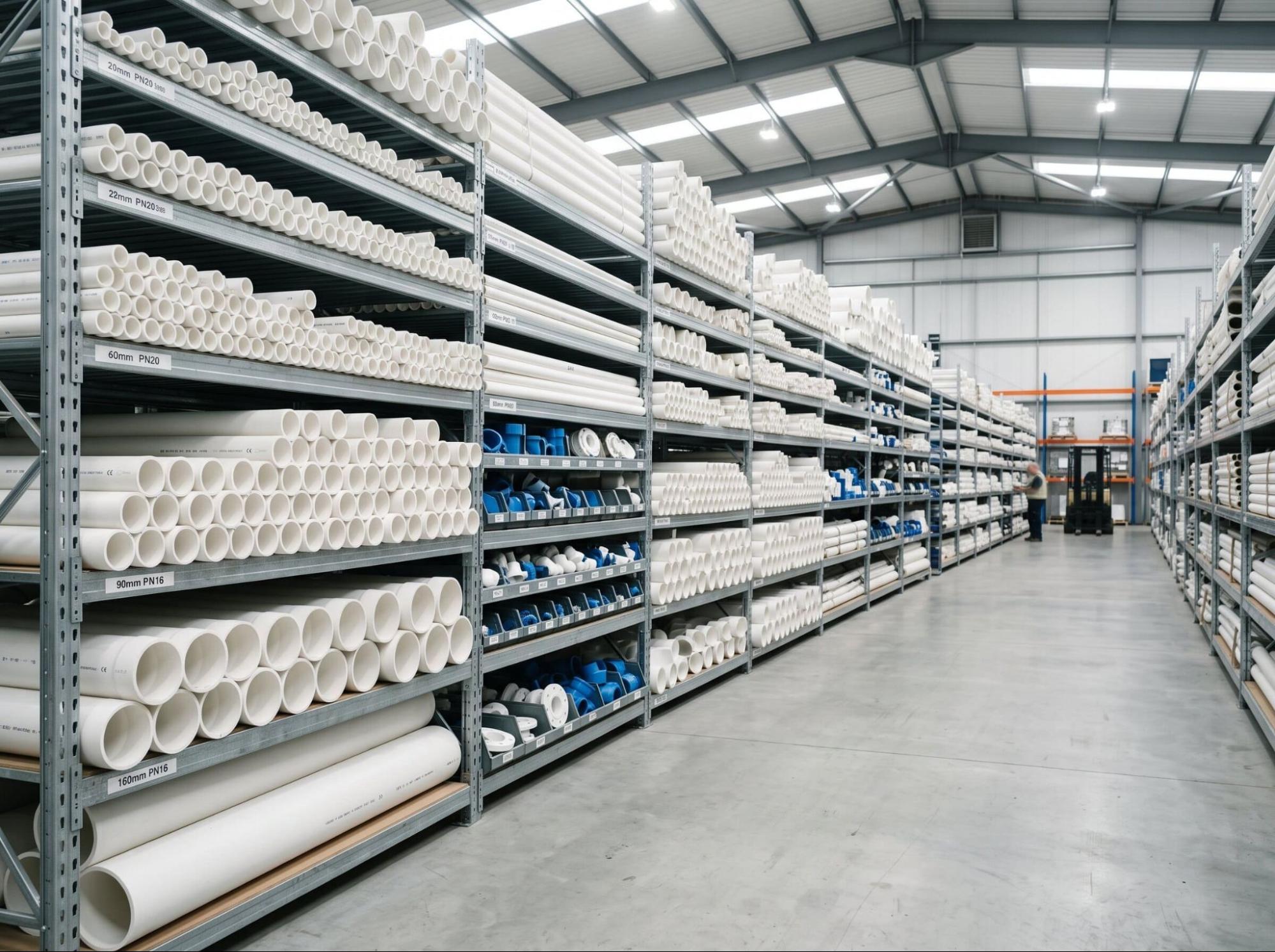

Полипропиленовые трубы изготавливают из технологичного полимера — полипропилена. Они легче и дешевле металлических аналогов — стальных, медных, чугунных, при этом характеризуются химической инертностью, выдерживают значительное давление, не подвержены коррозии, служат десятилетиями без потери исходных характеристик.

Главная причина популярности полипропиленовых труб — баланс цены и характеристик. Предельное давление — 25 атмосфер, температура — 95 градусов. Гладкость внутренних стенок снижает гидравлическое сопротивление, обеспечивает стабильность и эффективность работы трубопровода, препятствует накоплению отложений.

Чтобы на 100% раскрыть преимущества полимерных труб, нужно ответственно подойти к выбору, добиться соответствия параметров фактическим эксплуатационным нагрузкам, уделить должное внимание монтажу.

Области применения

Полипропиленовые трубы подходят для следующих систем:

— ГВС и ХВС независимо от спецификации объекта. Монтаж возможен в жилых, коммерческих, административных, промышленных зданиях.

— Отопление.

— Канализация.

— Ирригационные, поливочные комплексы.

— Специализированные трубопроводы на производственных предприятиях.

Залог надёжности — соответствие труб фактическим нагрузкам. Определить совместимость поможет маркировка.

Преимущества

Выбрать полипропиленовые трубы — рациональное решение по нескольким причинам:

1. Долговечность. При условии грамотного монтажа срок службы составляет не менее 50 лет.

2. Низкая теплопроводность. Важно для протяжённых систем отопления и горячего водоснабжения. Потери тепла незначительны, КПД максимален.

3. Химическая инертность. Исключено ухудшение органолептических свойств воды (то есть вкуса, запаха и прозрачности). Трубы допускают контакт со щелочами и кислотами, вплоть до концентрированных. Поверхностные и структурные повреждения исключены.

4. Лёгкость. Упрощает перевозку и установку, исключает необходимость предварительного армирования, укрепления основания.

5. Бесшумность. Полимерный материал эффективно гасит вибрационные нагрузки, не создаёт дополнительного шума при движении воды.

6. Доступная цена. Полипропилен дешевле металла. Даже при прокладке протяжённой трубопроводной системы расходы окажутся не слишком высокими.

Чтобы на 100% реализовать достоинства полипропиленовых труб, необходимо ответственно отнестись к установке. Классическая технология — пайка. Термическое воздействие позволяет создать неразрывное соединение, устойчивое к механическим воздействиям, перепадам давления, исключающее протечки, надёжное и долговечное.

Классификация

Перед установкой необходимо правильно выбрать трубы, добиться соответствия конкретному трубопроводу. Для ХВС используют однослойные трубы классов PN10 и PN20. Они прочны, однако рассчитаны на температуру не более 60 градусов. Для ГВС и отопления этого недостаточно.

Если работа системы предполагает термические нагрузки, используют аналоги типа PN25. Они усилены стекловолокном или алюминиевой фольгой, что нивелирует температурные расширения, позволяет выдержать нагрев до 95 градусов.

Необходимый инструмент

Удобство работы и результат зависят от множества факторов, один из главных — инструмент. В первую очередь потребуется сварочный аппарат — паяльник. Он обеспечивает термическое воздействие, необходимое для неразрывного соединения трубы и фитинга, позволяет оперативно менять насадки, чтобы работать с деталями различных диаметров.

Для большинства бытовых систем хватит ручного паяльника мощностью около киловатта. При монтаже труб диаметром более 65 миллиметров рекомендованы модели повышенной мощности, для особо крупных — центрирующие устройства для точного позиционирования и фиксации стыкуемых отрезков.

Помимо паяльника, потребуется следующее:

1. Ножницы-труборезы. Позволяют получить ровный, строго перпендикулярный срез без заусенцев. Резка ножовкой не рекомендована. Она отнимает больше сил, вдобавок не обеспечивает точности. На торцах остаются заусенцы, небольшие неровности, мешающие стыковке.

2. Торцеватель. Для работы с трубами, армированными алюминиевой фольгой. Необходим для снятия металлизированного слоя перед сваркой.

3. Разметочный и измерительный инструмент. Хватит базового набора: маркера — для нанесения меток, уровня — для контроля вертикалей и горизонталей, рулетки — для определения нужных длин.

Также понадобятся фитинги — муфты, тройники, уголки, заглушки. Лучше использовать детали от одной марки: это обеспечит идеальное совпадение геометрии, исключит проблемы с совместимостью.

Пошаговая инструкция монтажа

Залог хорошего результата — правильная подготовка. Необходимо разработать схему в графическом виде, зафиксировать на ней все отвороты, повороты, места соединений, размещения запорно-регулировочной арматуры. На основе схемы удастся рассчитать необходимые объёмы материалов.

Нарезка труб

Для точности на трубы следует нанести разметку. При определении размера нужно учитывать глубину посадки в фитинг — значение указано на фитинге в виде маркировки или в сопроводительных документах, инструкциях, утверждённых производителем. Срез должен идти строго под 90-градусным углом. Даже небольшое отклонение приведёт к снижению прочности соединения, неплотности прилегания.

Армированные трубы, усиленные алюминиевой фольгой, необходимо заторцевать — удалить металлизированный слой на глубину посадки специальным инструментом.

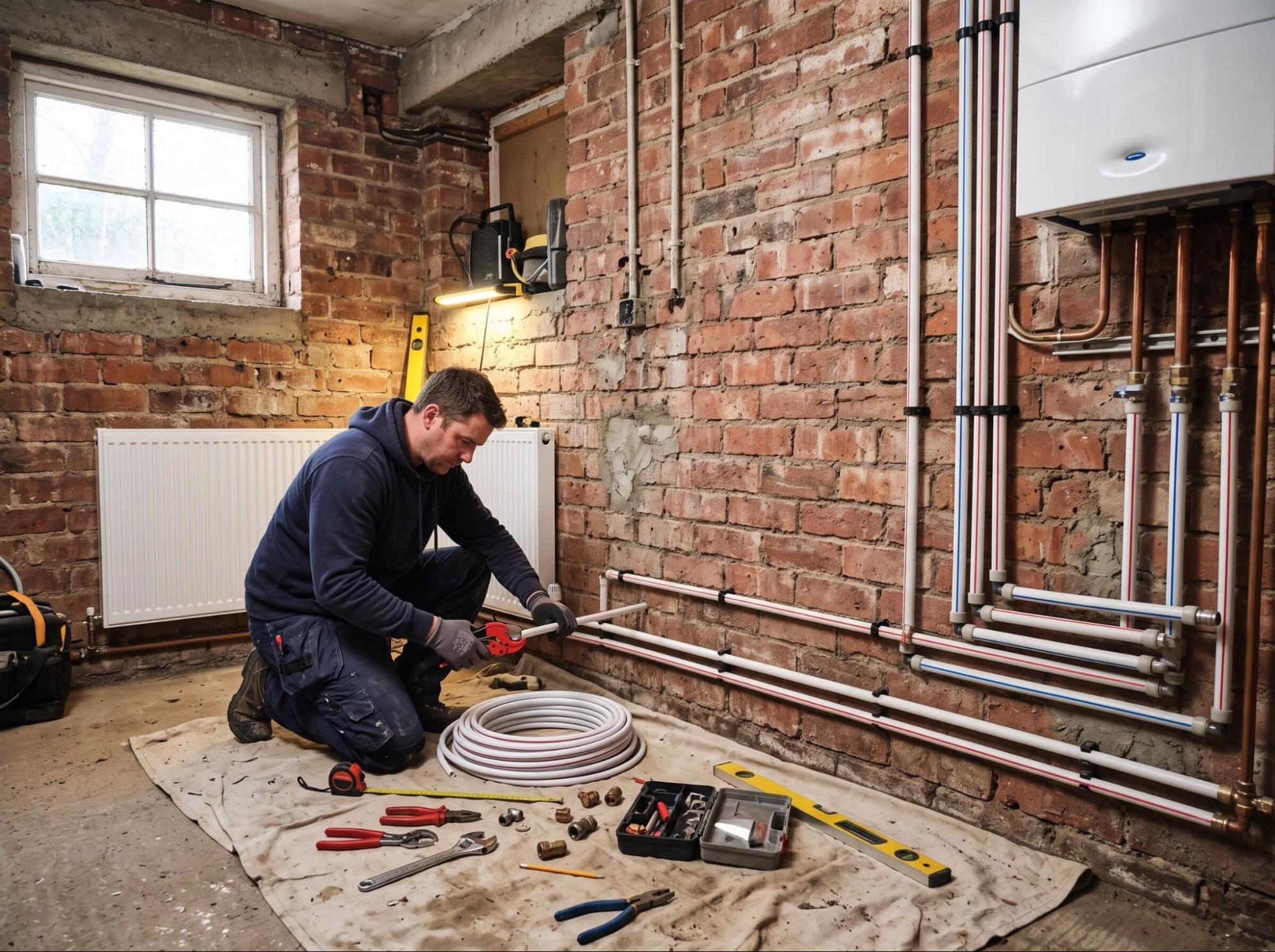

Пайка

Наиболее ответственный этап, определяющий прочность всей системы. Аппарат следует прочно зафиксировать на ровной поверхности, исключив даже небольшие смещения. Оптимальная температура — 260 градусов. Недостаточный нагрев приведёт к непроварам, из-за которых соединение окажется непрочным, избыточный — к деформациям. Работать можно только чистыми насадками.

Время термического воздействия зависит от температуры окружающей среды и диаметра. При 20 градусах рекомендации следующие:

После нагрева нужно быстро снять детали с насадки и сформировать прочное соединение. В процессе недопустимы сдвиги и повороты. Они нарушают целостность формирующегося шва, негативно сказываются на его прочностных характеристиках.

Соединять нагретые детали нужно быстро. Максимум для небольших деталей — 4 секунды, для крупных, более 50 миллиметров в диаметре — 60. После этого запускаются процессы твердения и полимеризации, плотная стыковка оказывается невозможной.

Время удержания соединения — около 20 секунд. Этого достаточно для первичного набора прочности, но полный требует нескольких минут. До этого подача нагрузки на трубопровод недопустима.

Сборка

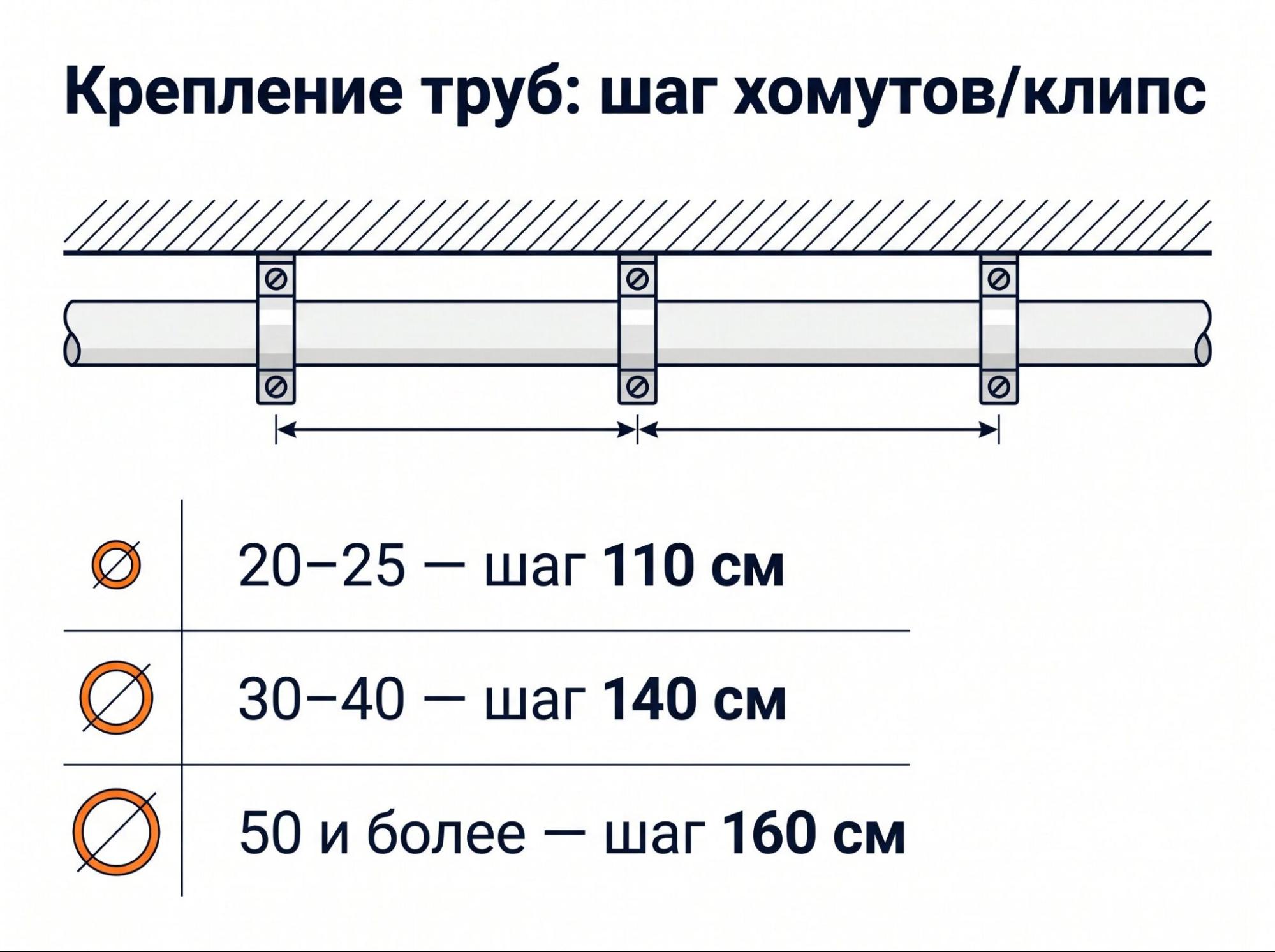

Собирать трубопровод необходимо сегментами, начиная от самой удалённой точки. Сформированные участки фиксируют при помощи хомутов или клипс к перекрытиям и стенам. Расстояние между точками крепления зависит от диаметра труб:

Если в системе используются не только полипропиленовые, но и металлические трубы, переходы оформляют при помощи фитингов со вставками из латуни. Монтируют их на полипропиленовом торце, со стороны металла крепят резьбой, герметизируют сантехническим льном или ФУМ-лентой.

Проверка

По завершении установки проводят гидравлические испытания. Давление необходимо повысить от номинала. Это позволит убедиться, что у трубопровода есть запас прочности, отсутствуют риски прорывов. Время выдержки под высоким давлением — не менее получаса. При обнаружении капель, подтёков, вплоть до незначительных — проводят ремонт проблемных соединений, их дополнительную герметизацию.

Распространённые ошибки

Ошибки в процессе сварки снижают надёжность системы. Наиболее частые выглядят следующим образом:

— Перегрев или недогрев.

— Поворот элементов после соединения.

— Пренебрежение торцеванием труб, армированных алюминиевой фольгой.

— Использование загрязнённых насадок.

— Неровности срезов.

Нужно учитывать, что последствия ошибок могут проявиться не сразу, а спустя время. Важно исключить их сразу.

Что важно запомнить

Полипропиленовые трубы универсальны, подходят как для бытовых систем отопления, холодного и горячего водоснабжения, так и для специализированных трубопроводов, по которым циркулируют химические растворы, щелочные или кислотные. Система в любом случае окажется надёжной, адаптированной к нагрузкам. Главное — ответственно отнестись к монтажу, не спешить, строго следовать инструкциям.

Подобрать полипропиленовые трубы и фитинги можно в соответствующем разделе каталога TAVAGO.

Что чаще всего спрашивают

При какой температуре паять полипропиленовые трубы?

Оптимальная температура пайки — 260 градусов. Недостаточный нагрев приводит к непроварам и непрочному соединению, избыточный — к деформациям. Работать нужно только чистыми насадками.

Сколько времени греть полипропиленовую трубу при пайке?

При 20 градусах окружающей среды: труба 20 мм — 5 секунд, 25 мм — 7, 32 мм — 8, 40 мм — 12, 50 мм — 18 секунд. При температуре около 5 градусов время нагрева увеличивают наполовину. При отрицательных температурах паять нельзя — соединение будет хрупким.

Какие полипропиленовые трубы подходят для отопления?

Для отопления и ГВС нужны армированные трубы класса PN25, усиленные стекловолокном или алюминиевой фольгой. Они выдерживают нагрев до 95 градусов. Однослойные PN10 и PN20 рассчитаны на температуру не более 60 градусов и подходят только для холодного водоснабжения.

Нужно ли торцевать полипропиленовые трубы?

Торцевать нужно только трубы, армированные алюминиевой фольгой — металлизированный слой удаляется на глубину посадки специальным инструментом перед пайкой. Трубы, армированные стекловолокном, в торцевании не нуждаются.

На каком расстоянии крепить полипропиленовые трубы?

Шаг крепления зависит от диаметра: трубы 20–25 мм — каждые 110 см, 30–40 мм — каждые 140 см, 50 мм и более — каждые 160 см. Крепление выполняется хомутами или клипсами к стенам и перекрытиям.

Как проверить качество пайки полипропиленовых труб?

Показатель качественного шва — небольшой равномерный валик оплавленного материала по всему периметру стыка снаружи. Неравномерность или отсутствие валика указывает на ошибку: непровар или перекос деталей. После монтажа проводят гидравлические испытания под давлением выше номинального с выдержкой не менее получаса.
